HOLLY MODEL 1908

Carburetor

Illustrated Parts Break Down

1) Choke Plate Assy.

2) Choke Shaft or Shaft & Lever Assy.

3) Choke Shaft Link & Lev. Assy.

4) Choke Pick Up Lev.

5) Choke Therm. Lev. Link & Piston Assy.

6) Choke Lev. Assy.

7) Throt. Plate Scr. & L.W.

8) Choke Lev. Swivel Scr.

9) Choke Brkt. Clamp Scr.

10) Throt. Stop Scr.

11) Main Well & Econ. Body Scr. & L.W. (Short)

12) Main Well & Econ. Body Scr. & L.W. (Long)

13) Float Bowl Clamp Scr. & L.W.

14) Dashpot Lev. Scr.

15) Dashpot Lev. Adj. Scr.

16) Choke Pick Up Lev. Scr. & L.W.

19) Choke Brkt. Scr. & L.W.

20) Throt. Stop Scr.

21) Throt. Body Scr. & L.W.

22) Econ. Body Scr. & L.W.

23) Therm. Hsg. Scr.

24) Choke Hsg. Scr. & L.W.

25) Choke Plate Scr. & L.W.

26) Pump Inlet Ball Ret.

27) Pump Discharge Ball Ret.

28) Flange Gskt.

29) Econ. Body Gskt.

31) Fuel Inlet Fitting Gskt.

32) Choke Hsg. Gskt.

33) Float Bowl Gskt.

34) Choke Therm. Hsg. Gskt.

35) Throt. Body Gskt

36) Spark Valve Gskt.

37) Throt. Plate

38) Throt. Body, Shaft & Lev. Assy.

39) Dashpot Lev. Assy.

40) Idle Adj. Needle

41) Float & Lev. Assy.

42) Fuel Inlet Valve & Seat Assy.

44) Main Metering Jet

46) Econ. Stem Assy.

47) Spark Valve Assy.

48) Econ. Body Cover Assy.

49) Choke Shaft Seal

50) Fuel Inlet Seat Seal

51) Pump Inlet Ball

52) Throt. Lev. Ball

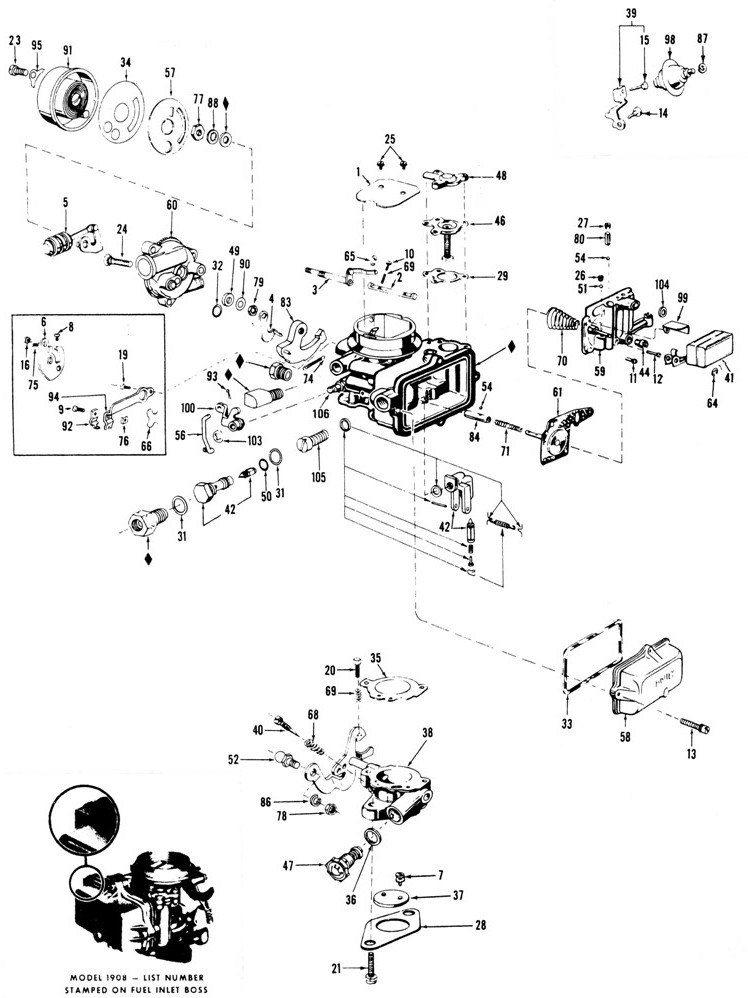

HOLLY MODEL 1908 Exploded view

54) Pump Disch. & Push Rod Sleeve Ball

56) Pump Oper. Link

57) Choke Hsg. Plate

58) Float Bowl

59) Main Well & Econ. Body & Plug Assy.

60) Choke Hsg. & Plugs Assy.

61) Pump Diaph. & Rod Assy.

62) Float Ret.

65) Choke Plate Link Ret.

66) Choke Shaft Ret.

68) Idle Adj. Needle Sprq.

69) Throt. Stop Scr. Sprg.

70) Pump Return Sprg.

71) Pump Oper. Sprg.

74) Choke Lev. Sprg.

75) Choke Lev. Sprg.

76) Choke Brkt. Clamp Nut

77) Choke Shaft Nut

78) Throt. Lev. Ball Nut

79) Choke Pick Up Lev. Nut

80) Pump Disch. Valve Weight

83) Fast idle Cam Assy.

84) Pump Push Rod Sleeve

86) Throt. Lev. Ball L W.

87) Dashpot L.W.

88) Choke Shaft Nut L.W.

90) Choke Shaft Seal Washer

91) Choke Therm. Hsg. Assy

92) Choke Brkt. Clamp

93) Pump Oper. Link Cotter Pin

94) Choke Brkt.

95) Choke Therm. Hsg. Clamp

98) Dashpot Assy.

99) Fuel Inlet Baffle

100) Pump Oper. Lev.

103) Pump Oper. Lev. Ret.

104) Fuel Inlet Baffle Washer

105) Fuel Inlet Seat Scr.

*Fuel Line Adapter

*Air Cleaner Adapter Assy.



*Fuel Tube Hose

*Hose Clamp

*Air Cleaner Adapter Gskt.

*Fuel Line Fitting Elbow

106) Pump Oper. Lever Stud



The exploded view illustrates individual part placement in the assembly.

*These items are not shown.
